噪聲系統監控平臺可實現對各種類型污染源監測點的監測數據進行收集分析

2024-05-23 16:51:43 admin

一、噪聲系統監控平臺概述

本系統可實現對各種類型污染源監測點的監測數據進行收集、匯總、統計、分析，通過電腦端、手機端等方式對污染排放狀況進行實時跟蹤、視頻監控、超標報警、歷史查詢、設備聯動等功能，具有現場報警、報警推送等多種報警通知。

系統可分系統管理員、普通代理商、普通用戶三個權限級別，各級別具有對自己管轄范圍內設備進行數據查看、系統管理、參數修改等操作權限，無法對自己權限外的設備進行查看和操作。

平臺數據大屏，顯示所有前端設備的實時狀態和監測數據，便于管理部門更好地實施污染排放情況的全局監控、預警和協調調度，及時控制超標排放，避免環境污染擴大。

噪聲系統監控平臺可實現對各種類型污染源監測點的監測數據進行收集分析

二、數據采集

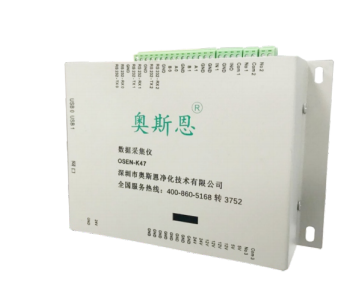

OSEN-K47數據采集儀是我司自主研發，集信息采集、模擬、GPRS數據傳輸、多種報警方式于一體的新一代綜合性數據采集處理模塊，具有高性能、低功耗、低成本等特點。采用ARM9高性能處理器，處理速度快，并行處理能力強，可同時高效運算多種復雜數據計算。

(1) 內置TCP/IP協議，可實現數據采集器與遠程主機之間的有線通信，支持（HJ_T+212-2017）污染物在線監控（監測）系統數據傳輸標準，并且具備多個上傳中心處理能力。

(2) 具有128M大內存，輕松帶動各個數據處理模塊程序的運行，各類串口有序分布，可用于接收并處理多種傳感器檢測數據。

(3)內置GPRS模塊，利用Internet無線接入功能，將采集的數據經處理器進行處理后，通過GSM網絡發送到數據處理中心，同時數據處理中心可在遠程對本數據采集器發送指令，進行參數設置或提取監測數據，從而實現遠程控制和監測功能。

(4) 具備心跳機制和連接異常檢測機制，當前端設備掉線或連接異常時，能及時檢測得到并可接受收備重連并保存數據不亂。

(5) 具備斷網續傳功能，在設備離線的情況下，正常監測數據，設備恢復網絡后遠程補傳。

(6)具備數據庫掉線自動檢測和重連機制，保障數據庫連接出現異常時能夠自動恢復。

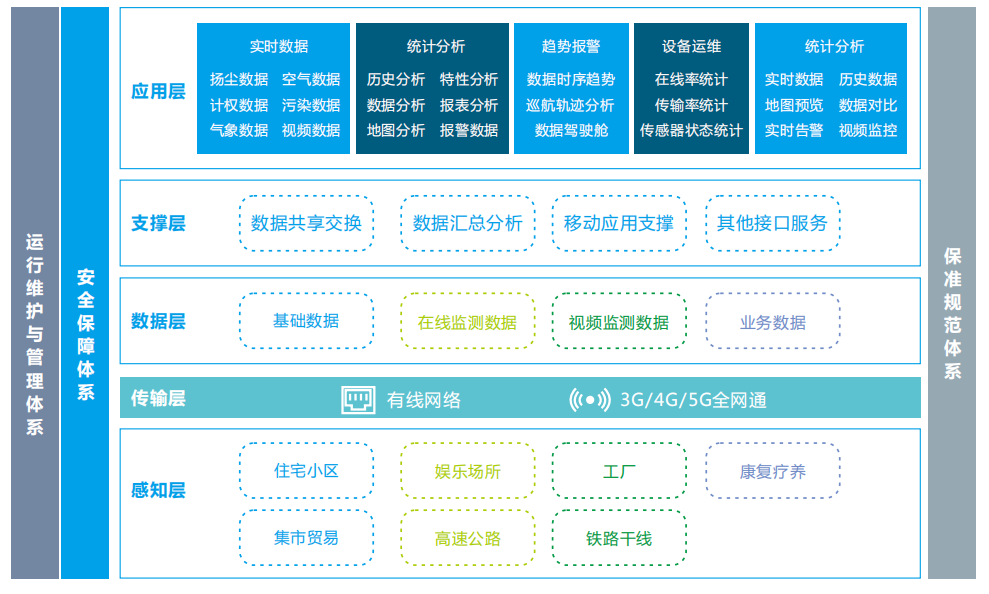

系統拓?fù)鋱D

三、系統功能

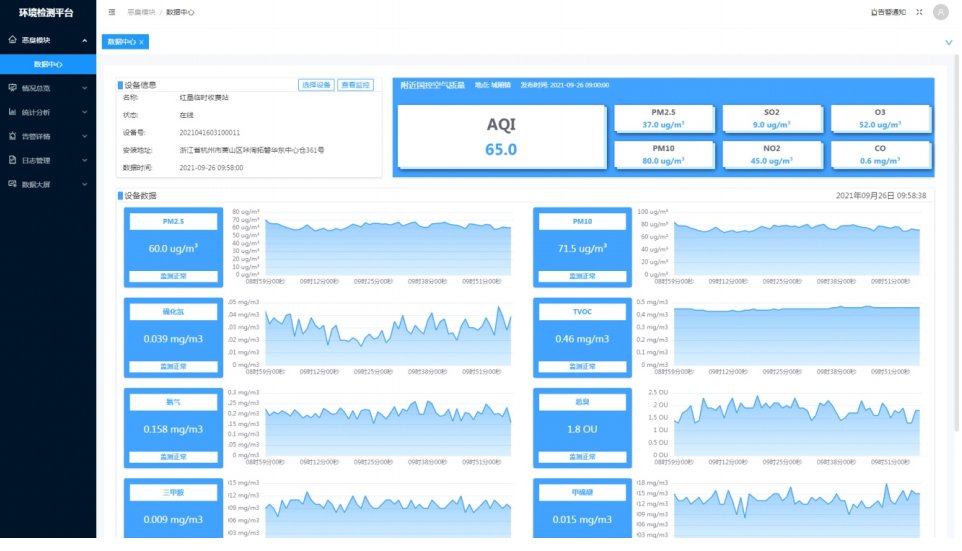

主界面

顯示設備的詳細信息（包括設備實時數據、名稱、在線狀態、設備號、數據更新時間等），并在右上方顯示附近國控站空氣質量指數，可點擊“選擇設備”進行其他設備選擇，點擊“查看監控”可查看設備監控視頻。

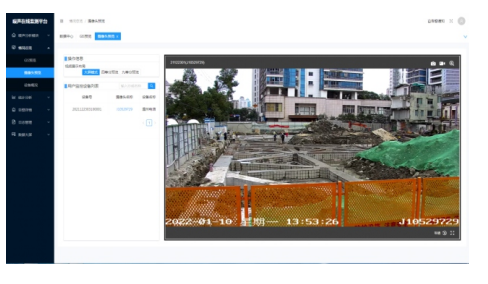

攝像頭預覽功能支持大屏模式、四等分預覽、九等分預覽（當賬號下有多個攝像頭時可實現多屏畫面顯示），點擊用戶監控列表設備進行攝像頭播放選擇。監控畫面右上方可進行“截圖、開始錄像和開啟電子放大”三個功能，右下方可選擇“”清晰度、回放、全屏”功能選擇。歷史數據查詢模塊可根據查詢條件，如數據類別：實時數

據、分鐘數據、小時數據、日均數據；時間范圍選擇；參數選擇進行查看。右邊針對選擇結果進行數據展示，展示方式可選擇堆疊圖、分類圖、數據表，并支持?jǐn)?shù)據導出成excel表格。檢測排名功能模塊主要針對所有安裝設備的某個監測指數數值進行排名，當“參數選擇”對噪聲進行選擇，則會對噪聲參數數值進行設備排名并顯示在右邊排名情況區，并支持導出表格。
